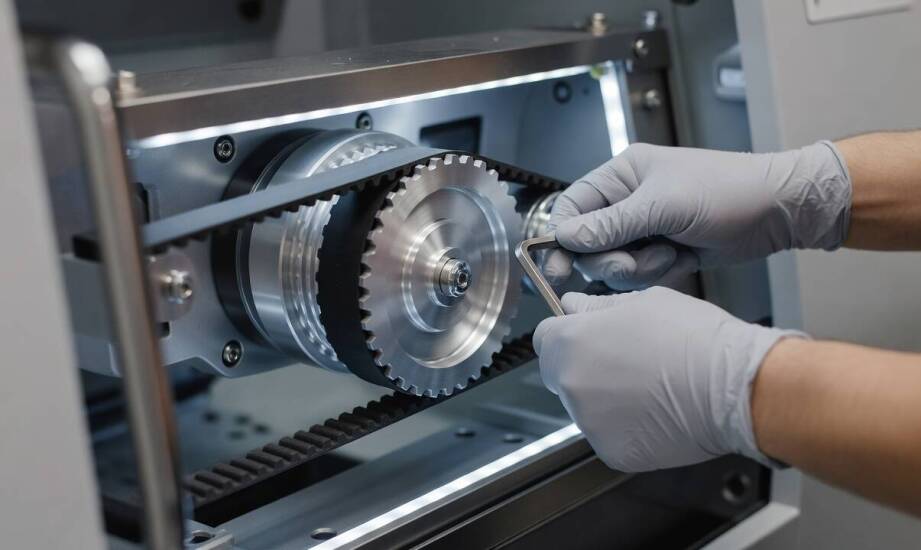

Dlaczego zaokrąglony profil zęba HTD ogranicza luz i poślizg w napędzie

W napędach synchronicznych kształt zęba paska i koła decyduje o stabilności przenoszenia ruchu, poziomie hałasu oraz zdolności układu do pracy pod zmiennym obciążeniem. Przemysł produkcyjny od lat stopniowo odchodzi od ciężkich przekładni łańcuchowych na rzecz cichszych pasów zębatych. Niewłaściwie dobrany profil prowadzi jednak do szybkiego powstawania luzów, poślizgu i przyspieszonego zużycia współpracujących elementów. Tradycyjne rozwiązania często nie radzą sobie z dynamicznymi zmianami momentu obrotowego w nowoczesnych maszynach wieloosiowych. Zaokrąglony profil HTD powstał specjalnie po to, aby wyeliminować te słabości w układach wymagających przenoszenia wysokiej mocy i zapewnić ciągłość procesów obróbczych.

Geometria zęba a równomierny rozkład naprężeń

Klasyczny profil trapezowy opiera się na prostych bokach zęba. Podczas wejścia w zazębienie stykają się one z rowkiem koła głównie na swoich zewnętrznych krawędziach. Taka konstrukcja w naturalny sposób ogranicza roboczą powierzchnię współpracy między pasem a napędem. Powoduje to silną koncentrację naprężeń w strefie korzenia zęba, czyli u jego samej podstawy. W rezultacie pas staje się znacznie bardziej podatny na uszkodzenia mechaniczne, zwłaszcza przy gwałtownych szarpnięciach lub nagłych startach maszyny.

Zupełnie inne podejście konstrukcyjne zastosowano w standardzie wysokiego momentu obrotowego (HTD). Bok zęba ma tutaj kształt płynnego łuku o dużej promieniowej krzywiźnie. Dzięki temu strefa kontaktu przesuwa się z ostrych krawędzi prosto w stronę środkowej części boku zęba. Zwiększona wysokość profilu w stosunku do podziałki zapewnia znacznie większą powierzchnię styku z pasem przy zachowaniu tych samych wymiarów zewnętrznych koła.

Fizyczny rozkład sił tnących staje się dzięki temu bardziej równomierny. Jednostkowe ciśnienie wywierane na pojedynczy ząb wyraźnie maleje, co odciąża najsłabsze punkty paska. Większa powierzchnia współpracy rozprasza obciążenie na większą liczbę włókien nośnych wewnątrz kordu. Zmniejsza to odkształcenia materiału pod obciążeniem dynamicznym, co bezpośrednio przekłada się na wyższą żywotność całego mechanizmu oraz cichszą pracę przy dużych prędkościach.

Stabilność napędu w aplikacjach przemysłowych

Większa strefa kontaktu i łukowy kształt przynoszą mierzalne korzyści w pracy pod dużym obciążeniem. Odpowiednio dopasowane koła HTD skutecznie ograniczają zjawisko mikropoślizgu. Równomierne rozłożenie naprężeń zapobiega przeskakiwaniu zębów w rowkach, czyli tak zwanemu zjawisku ratchetingu, które często niszczy paski trapezowe. Układ zachowuje ciągłość i płynność przeniesienia momentu obrotowego, co ma kluczowe znaczenie dla zachowania powtarzalności cykli pracy.

Zaokrąglony profil sprawdza się doskonale w wymagających aplikacjach przemysłowych. Należą do nich między innymi elektrowrzeciona obrabiarek CNC, głowice birotacyjne, zautomatyzowane linie produkcyjne oraz układy transportu liniowego. Zwiększona odporność na ścinanie pozwala na bezawaryjną pracę przy wysokich prędkościach obrotowych wrzeciona. Z kolei w systemach pozycjonowania absolutnego przewaga tego profilu zauważalnie słabnie. Typowy luz międzyzębny w standardzie HTD bywa większy niż w profilach modyfikowanych, co utrudnia osiągnięcie mikrometrycznej dokładności przy zmianie kierunku obrotów.

Sama optymalna geometria to jednak za mało, aby zagwarantować bezproblemową eksploatację sprzętu CNC. Niewspółosiowość wałów, zbyt luźny naciąg paska lub po prostu zużyte elementy współpracujące błyskawicznie niwelują zalety profilu. Specjaliści firmy Dagar podkreślają, że regularna kontrola stanu łożysk i poprawne osiowanie kół zapobiegają powstawaniu nadmiernych luzów. Nawet najbardziej zaawansowany profil zęba nie zrekompensuje poważnych błędów montażowych ani braku okresowych przeglądów napędu.

Wybór odpowiedniego profilu zęba wpływa na parametry kinematyczne całej maszyny, a standard HTD stanowi skuteczną odpowiedź na problemy z poślizgiem w układach dużej mocy. Zwiększona powierzchnia styku i łagodny rozkład sił tnących wyraźnie wydłużają żywotność komponentów poddawanych dynamicznym obciążeniom zmiennym. Ostateczna stabilność ruchu napędu synchronicznego zawsze pozostaje jednak wypadkową poprawnego montażu, sztywności konstrukcji maszyny oraz systematycznej diagnostyki technicznej.
