Jak odczytywać objawy i kody błędów modułu sterującego spa, zanim wymienisz elektronikę

Wanna z hydromasażem nagle przestaje grzać wodę, pompa obiegowa całkowicie cichnie, a na panelu sterowania pojawia się niezrozumiały ciąg znaków. Użytkownik staje przed dylematem, czy awarii uległ główny sterownik do wanny z hydromasażem, uszkodzona grzałka, zablokowana pompa obiegowa, czy zwarcie w obwodzie jednego z czujników. Szybka diagnoza oparta na obserwacji objawów i kodów serwisowych pozwala wykluczyć uszkodzenia zewnętrznych podzespołów. Systematyczne zawężanie obszaru poszukiwań chroni przed pochopną i kosztowną wymianą całego modułu elektronicznego. Płyta główna często okazuje się sprawna, a jedynie reaguje na nieprawidłowe sygnały płynące z zablokowanego osprzętu.

Interpretacja objawów i komunikatów błędu

Typowe symptomy awarii układu można podzielić na trzy odrębne kategorie diagnostyczne. Całkowity brak reakcji na przyciski oraz wygaszony wyświetlacz zazwyczaj wskazują na problemy z obwodem zasilającym, spalony bezpiecznik na płycie lub zadziałanie wyłącznika różnicowoprądowego. Jeżeli panel świeci, lecz nie potrafi nawiązać połączenia ze sterownikiem, system zgłasza błąd komunikacji. Tego rodzaju usterki najczęściej wynikają z wilgoci w złączach, przerwania taśmy sygnałowej lub bezpośredniej awarii procesora.

Trzecia grupa usterek obejmuje komunikaty generowane przez sensory zewnętrzne. Skróty takie jak FLO, FL1, FL2 lub DRY bezpośrednio sygnalizują niewystarczający przepływ wody przez komorę grzałki. Wynika to zazwyczaj ze zbyt niskiego poziomu wody w niecce, zapchanego filtra, zapowietrzenia instalacji lub mechanicznego zablokowania wirnika pompy. Alarmy wyświetlane jako OH, OHH lub OHS oznaczają krytyczne przegrzanie całego układu. Zabezpieczenie termiczne wykrywa temperaturę przekraczającą bezpieczny próg, co bywa konsekwencją bardzo słabego obiegu cieczy lub trwałego zakleszczenia styków przekaźnika.

Kody Sn, SnS, SN1 lub SN2 wskazują na przerwę w obwodzie czujnika temperatury lub jego wewnętrzne zwarcie. Wymienione oznaczenia stosuje się przede wszystkim w popularnych systemach, takich jak Balboa czy Gecko, dlatego należy obowiązkowo zweryfikować kody w dokumentacji technicznej posiadanego modelu. Komunikaty te posiadają ogromne ograniczenia analityczne. Identyczny ciąg znaków potrafi pojawić się zarówno przy uszkodzeniu samego termistora, jak i przy poważnym uszkodzeniu wejść pomiarowych na płycie sterującej układu.

Diagnostyka usterki metodą izolacji sprzętu

Centralny punkt odniesienia w każdym procesie weryfikacyjnym stanowi płyta sterująca. Pierwszym i najmniej inwazyjnym krokiem jest wykonanie pełnego restartu poprzez odłączenie napięcia zasilającego na 30 do 60 sekund. Twardy reset sprzętowy trwale usuwa z ulotnej pamięci ewentualne błędy, które mogły pojawić się na skutek chwilowego skoku napięcia. Jeżeli po ponownym podaniu prądu system inicjuje się prawidłowo, wymiana jakichkolwiek podzespołów uchodzi za całkowicie zbędną.

Gdy problem nadal występuje, kolejny etap diagnozy polega na sprzętowym odłączaniu poszczególnych urządzeń peryferyjnych. Wypięcie wtyczek zasilających pompę obiegową czy dmuchawę powietrza pozwala błyskawicznie odizolować logikę sterującą od źródeł zewnętrznego zwarcia. Należy uważnie obserwować, czy dany kod usterki utrzymuje się na wyświetlaczu oraz czy system próbuje podać napięcie na styki grzałki. Jeżeli po odpięciu pompy błąd braku przepływu nagle zniknie, przyczyna awarii zlokalizowana jest w samej pompie lub jej krótkim okablowaniu. Gdy uporczywy komunikat utrzymuje się pomimo wypięcia przewodów wykonawczych, prawdopodobieństwo sprzętowego uszkodzenia samej płyty drastycznie rośnie.

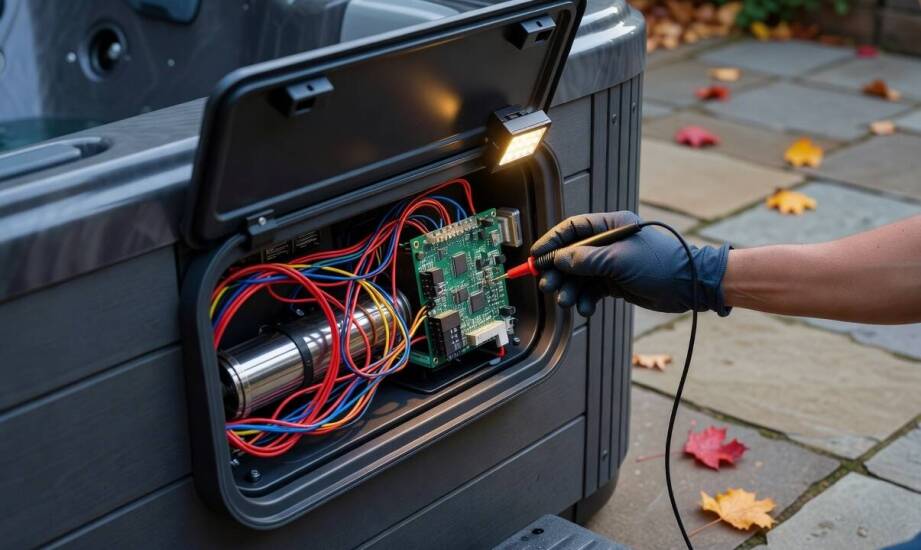

Dalsza procedura analityczna wymaga użycia profesjonalnego multimetru. Najpierw mierzy się napięcie wejściowe na zaciskach zasilających, a nieco później analizuje rezystancję czujników temperatury. W niektórych układach prawidłowa wartość pomiaru oscyluje w okolicach 10 kΩ w temperaturze pokojowej. Podobnie jak w przypadku interpretacji kodów błędu, jest to wyłącznie wartość orientacyjna i wymaga bezwzględnego sprawdzenia w instrukcji konkretnego sterownika, ponieważ różni producenci implementują termistory o zróżnicowanej charakterystyce krzywej pomiarowej. Znaczenie precyzyjnej izolacji sygnałów znane jest doskonale w bardzo wielu pokrewnych branżach. Kiedy specjaliści z krakowskiej firmy Ergomatic, na co dzień projektującej elektronikę dla nowoczesnej automatyki przemysłowej i telekomunikacji, weryfikują awarie zaawansowanych urządzeń sterujących, zawsze stosują rygorystyczny podział blokowy obwodu. Dopiero po potwierdzeniu prawidłowych odczytów rezystancji weryfikuje się fizyczne przejście prądu przez drut grzejny oraz dokładnie testuje zachowanie presostatu w trakcie intensywnego ruchu wody.

Ostateczne decyzje naprawcze muszą opierać się na bardzo chłodnej, systematycznej eliminacji najprostszych przyczyn awarii. Sprawdzenie rzetelne poziomu cieczy, staranne oczyszczenie filtrów, wykonanie restartu zasilania oraz mechaniczne odizolowanie pomp od logiki pozwalają bardzo szybko zawęzić obszar poszukiwań. Bezpośrednie i powtarzalne pomiary multimetrem dają inżynieryjną pewność, że analogowe sygnały docierające z otoczenia do procesora faktycznie odzwierciedlają realny stan hydrauliki oraz profilu temperaturowego maszynerii.

Zakup nowej elektroniki logiki sterującej staje się biznesowo uzasadniony wyłącznie w momencie, w którym całkowicie wszystkie zewnętrzne sensory, długie kable sygnałowe i przekaźniki mocy zostały skrupulatnie przetestowane i na zawsze wykluczone z listy głównych winowajców awarii. Zastosowanie przedstawionej wieloetapowej i metodycznej ścieżki badawczej solidnie chroni budżet inwestora przed chybionymi wydatkami w serwis i stanowi wręcz idealną gwarancję szybkiego przywrócenia poprawnej pracy ulubionego sprzętu.
